1. Залежність сили струму від напруги
Проведемо дослід

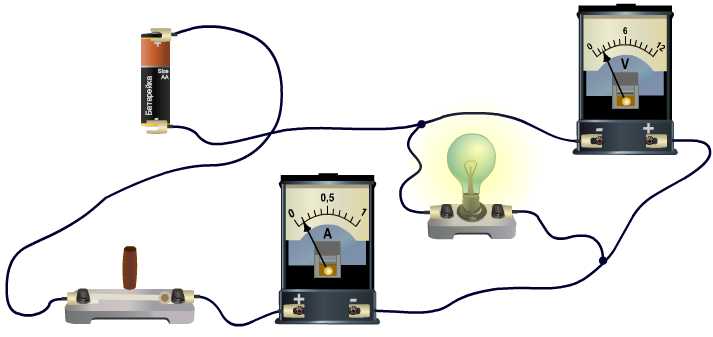

Складемо електричне коло, споживачем у якому буде лампочка, а джерела струму будемо використовувати різні. Для вимірювання сили струму в провіднику та напруги на його кінцях використаємо амперметр і вольтметр (рис. а).

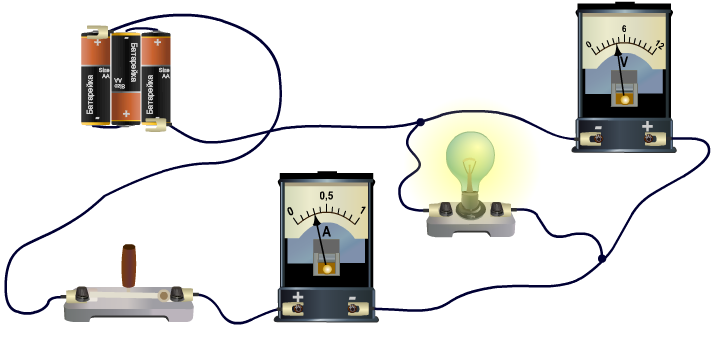

В разі збільшення напруги у 3 рази сила струму зросте у 3 рази (рис. б);
В разі збільшення напруги у 6 разів сила струму зросте у 6 разів (рис. в);

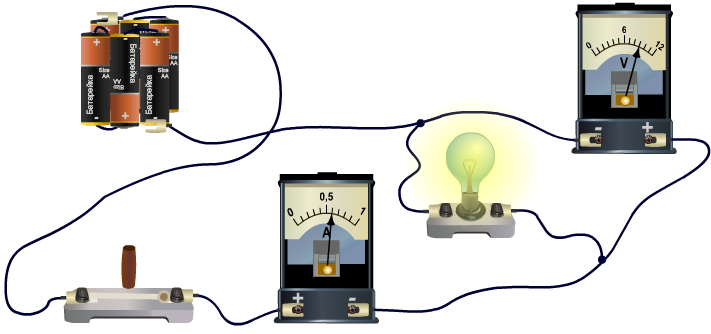

В разі збільшення напруги у 8 разів сила струму зросте у 8 разів (рис. г);
а б
в г

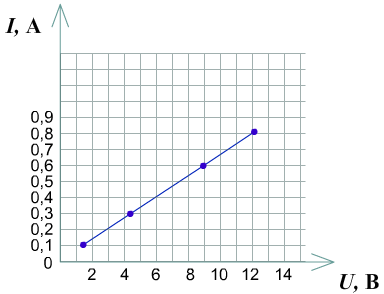

Сила струму в провіднику прямо пропорційна напрузі на кінцях провідника.
Цю залежність першим експериментально встановив німецький учений Георг Сімон Ом (1787 – 1854) у 1826 р.
2. Електричний опір
Проведемо дослід

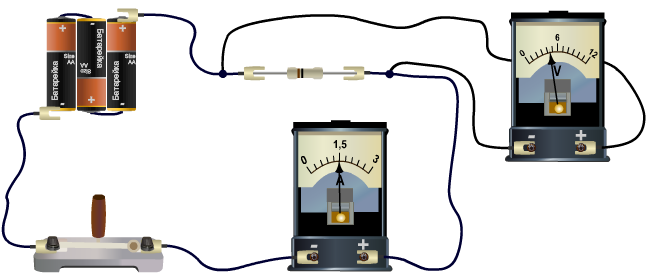

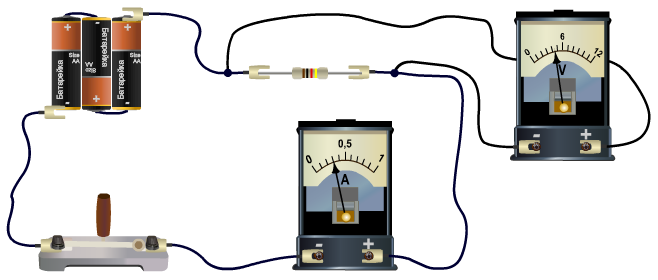

Напруга в колі незмінна. Перевіримо, як буде змінюватися сила струму в колі якщо будемо вмикати різні провідники. Знову замкнемо коло і побачимо, що сила струму в колі зменшилася.
а б
Сила струму в провіднику залежить не тільки від напруги на його кінцях, але й від властивостей самого провідника.
Залежність сили струму від властивостей провідника пояснюється тим, що напрямленому руху вільних електронів у металевому провіднику протидіють їхні хаотичні зіткнення з йонами кристалічної решітки, що перебувають у стані теплового руху. Ця протидія призводить до зменшення швидкості напрямленого руху заряджених частинок, тобто до зменшення сили струму в колі.
Електричний опір – це фізична величина, яка характеризує властивість провідника протидіяти проходженню електричного струму.
Одиниця опору в СІ – ом:
R=1 Ом
Кратні й частинні одиниці опору:
1 мОм = 1⋅10-3 Ом; 1 кОм = 1⋅103 Ом; 1 МОм = 1⋅106 Ом
3. Закон Ома для ділянки кола
Закон Ома для ділянки кола:
Сила струму в ділянці кола прямо пропорційна напрузі на кінцях цієї ділянки.
I=U/R
I – сила струму; U – напруга; R – опір
Із закону Ома випливає, що:
R=U/I
1 Ом – це опір такого провідника, в якому за напруги на кінцях 1 В сила струму дорівнює 1 А:
1 Ом=1 В/А
